功能

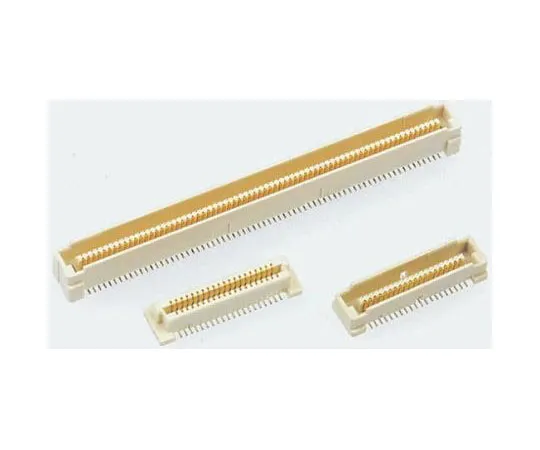

• TEConnectivity 0.8mm Free Height (FH) 垂直接线板到接线板连接器。0.8mm自由高度 (FH) 板到板或夹层SMT插座连接器，用于平行板堆叠应用。这些FreeHeight (FH) 夹层连接器采用高密度超微型封装，中心线间距为.031毫米，与1.27毫米中心线连接器相比，可以在PCB上节省50%以上的空间。这些0.8mm自由高度 (FH) 连接器的触点采用波纹管式弹簧设计，在连接器进行接合和未接合时，可防止漏勺和压茬，并提供可靠的电气连接。这些0.8mm自由高度 (FH) 插座具有偏振功能，以确保准确的配合，并具有PCB定位凸台，以准确放置在PCB上。通过将这些0.8毫米FH插座与不同的板卡插头配合使用，可以实现从5到16毫米的板卡堆叠高度范围。这些0.8毫米自由高度 (FH) 板对板插座连接器的典型应用包括笔记本电脑、笔垫、移动电话和其他需要微型连接器封装的电子设备。部件号X-5177983-X和5177985-X是用于5、6、7和8毫米堆叠高度的5毫米FH垂直容器部件号X-5179009-X和X-5179180-X是用于9、10、11和12毫米堆叠高度的9毫米FH垂直容器部件号X-5179010-X和X-5084616-X是用于13、14、15和16毫米堆叠高度的13毫米FH垂直容器。
