功能

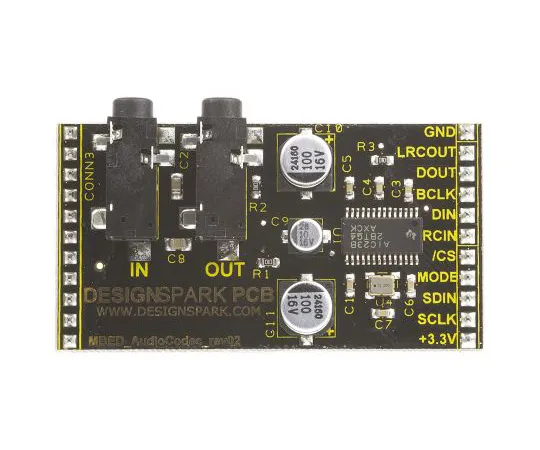

• mbed协同音频CODEC模块。Synergy AudioCODEC模块利用I2S协议将立体声模拟音频信号转换为单个数字信号。它被设计用于与mbedLPC1768微控制器模块配合使用。AudioCODEC模块采用方便的外形封装，可使用德州仪器流行的TLV320AIC23B音频CODEC芯片进行快速原型设计。TLV320AIC23B采用工业标准I2C/SPI进行控制，I2S进行数据传输，能够以一定的分辨率和采样率记录和回放音频。AudioCODEC模块插入Synergy AnimatronicLab板或标准面包板。TLV320AIC23B音频CODEC器件90dBSNR多位Sigma-DeltaADC和100dBSNR多位Sigma-DeltaDAC8kHz至96kHz采样频率支持I2C&SPI兼容串口，用于控制标准I2S、MSB或LSB,可合理地进行数据传输16/20/24/32位字长度3.5mm立体声线路输入和输出插孔集成可编程增益放大器用于DAC的模拟立体声混频器和模拟旁路音量控制，输入和输出电源静音:+3.3Vdc软件控制下的灵活电源管理尺寸:43 x 28mm
