产品详细内容

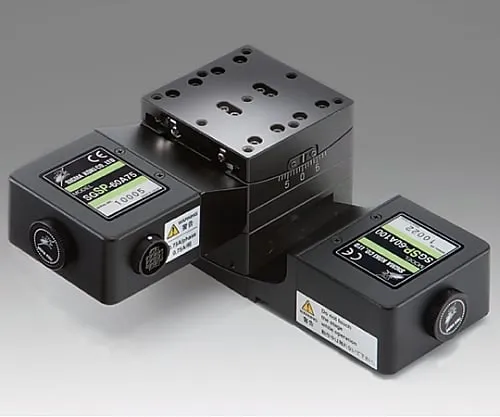

产品型号: 61-6985-13
产品品牌: SIGMAKOKI CO., LTD.
功能
- Automatic gonio stage driven by stepping motor using cross roller guide.
- High rigidity gonio stage with excellent abrasion resistance cross roller guide.
- The height of the center of rotation from the table surface is 75 mm/100 mm and can be selected according to the application.
- * The αβ axis is assembled and adjusted so that the accuracy of each axis is achieved.
- * If you remove the 2 shafts, it may not work properly and the company will need to adjust the assembly again.
规格
- [>小自动淋球台舞台尺寸□ 60 mm< 通用规格]
- 马达类型:5相步进马达0.75A/相(东方电机(株式会社))
- 马达产品编号:C9863-90215P (□ 28公厘)
- 马达步进角度:0.72°
- 感测器电源电压:DC 5-24V±10%
- 感测器耗电量:40mA以下 (每个感测器20mA以下)
- 感测器控制输出:NPN开路收集器输出DC30V以下50mA以下
- 传感器输出逻辑:阴影时 < 输出晶体管OFF (非导通)
- 相容驱动程式:SG-5M、SG-55M、SG-514MSC、SG-5151、KR-525M
- 相容控制器:PAT-001、GSC-01、SHOT-102、GSC-02、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M、HIT-S
- 【个别规格】
- 角度范围(上部:β轴):±7°
- 角度范围(下方:α轴):±5°
- 表格曲面大小:60 x 60 mm
- 移动指南:交叉滚子
- 移动机构:蜗杆和蜗轮
- 舞台材料:铝
- 表面处理:黑色阳极氧化物
- 质量:1.10公斤 (2轴)
- 舞台高度:55公厘
- 旋转中心高度:75公厘
- 分辨率 (全) α轴:约0.001°/脉冲
- 分辨率 (全) β轴:约0.002°/脉冲
- 分辨率 (一半) α轴:约0.0005°/脉冲
- 分辨率 (半) β轴:约0.001°/脉冲
- 最高速度:每秒6°
- 可重复定位精度:<±0.004°
- 承受负载:19.1N (1.9kgf)
- 感测器产品编号:GP1S092HCPI (Sharp Corporation)
- 限制感应器:可用 (正常关闭)
- 原点传感器:否
- 接近原点传感器:否
- 符合RoHS标准的产品
相关产品推荐
您可能还对以下产品感兴趣
生命科学/分析仪器
61-0385-04 ［已停用］N3-PEG-COOK (8 Atom) 851205 1 G 8.51205.0001
型号: 61-0385-04
品牌: Merck Millipore Corporation
生命科学/分析仪器

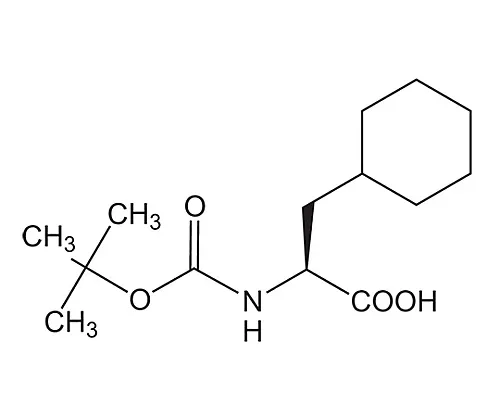

61-0393-97 ［已停用］Boc-Cha-OH·DCHA 853072 1 G 8.53072.0001
