产品详细内容

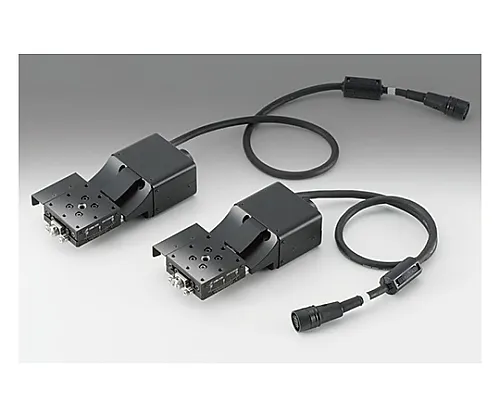

产品型号: 61-6984-39
产品品牌: SIGMAKOKI CO., LTD.
功能
- High-precision automatic gonio stage with direct guide processing on the quenched stainless steel stage body and moving table.
- Smooth movement makes it ideal for areas that require frequent angular adjustments.
- It is an automatic stage with excellent cost performance that reduces the number of parts and assembly man-hours by the integrated structure with a guide on the main body.
- Attachment pins (accessories) are ideal for mounting on the αβ axis and positioning when attached to various devices and equipment.
- Manual type (GOHT-40) is also available.
规格
- [>指南积分gonio阶段大小□ 40 mm< 通用规格]
- 马达类型:5相步进马达0.75A/相(东方电机(株式会社))
- 马达产品编号:PK523HPB-C12 (□ 28公厘)
- 马达步进角度:0.72°
- 感测器电源电压:DC 5-24V±10%
- 感测器耗电量:60mA以下 (每个感测器20mA以下)
- 感测器控制输出:NPN开路收集器输出DC30V以下50mA以下
- 传感器输出逻辑:阴影时:输出晶体管关闭 (非导通)
- 相容驱动程式:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL
- 相容控制器:GSC-01、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M、HIT-S、PGC-04
- 【个别规格】
- 类型:普通
- 移动量:±5°
- 表格曲面大小:40 x 40 mm
- 传动机构 (减速比) :蜗轮(1:332)
- 移动指南:球指南
- 舞台材料:SUS440C淬火硬化
- 表面处理:超黑铬
- 质量:0.4公斤
- 舞台高度:15公厘
- 旋转中心高度:60±0.1公厘
- 旋转中心偏转精度:φ0.01mm以内
- 解析度 (完整) :大约0.00217°/脉冲
- 解析度 (半) :大约0.00108°/脉冲
- 最高速度:每秒10°
- 可重复定位精度:±0.004°
- 承受负载:19.6N (2.0kgf)
- 矩刚度/辊:0.6′′/N·cm
- 力矩刚度/偏航:0.6′′/N·cm
- 消失的运动:0.02度
- 传感器产品编号:微光传感器:GP1S092HCPIF (夏普) :极限传感器
- 限制感应器:可用 (正常关闭)
- 原点传感器:否
- 符合CE标准的产品
- 符合RoHS标准的产品
相关产品推荐
您可能还对以下产品感兴趣
生命科学/分析仪器
生命科学/分析仪器
生命科学/分析仪器

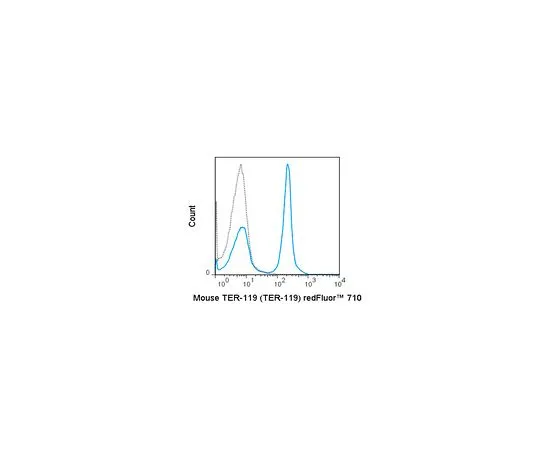

62-8513-73 抗TER-119 (小鼠) ，redFluor (TM) 710,克隆TER-119抗体 MABF1442
