产品详细内容

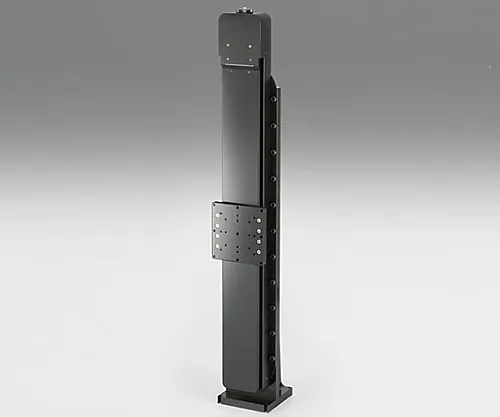

产品型号: 61-6984-33
产品品牌: SIGMAKOKI CO., LTD.
功能
- This stepping motor drive stage is ideal for positioning measuring equipment and inspection equipment requiring high rigidity and accuracy.
- The shape of the rail is U-shaped, lightweight, and has a high rigidity specification with minimal deflection.
规格
- [>高刚性、精密型自动舞台< 通用规格]
- 马达类型:5相步进马达0.75A/相(玉川精器(株式会社。))
- 马达产品编号:TS3667N43E967 (□ 42公厘)
- 马达步进角度:0.72°
- 感测器电源电压:DC 5-24V±10%
- 感测器耗电量:80mA以下 (每个感测器20mA以下)
- 感测器控制输出:NPN开路收集器输出DC30V以下50mA以下
- 传感器输出逻辑:阴影时:输出晶体管关闭 (非导通)
- 相容驱动程式:SG-55M、SG-55MA、SG-514MSC、MC-7514PCL
- 相容控制器:SHOT-702、SHOT-302GS、SHOT-304GS、HIT-M、HIT-S、PGC-04
- 【个别规格】
- 移动量:300公厘
- 表格曲面大小:120 x 120 mm
- 进纸组:滚珠丝杠直径φ10mm,铅10 mm
- 移动指南:外轨结构
- 舞台上方材质:铝
- 表面处理:黑色阳极氧化物
- 质量:14.5公斤
- 分辨率 (全) :20μm/脉冲
- 解析度 (半) :10公尺/脉冲
- 最大速度:每秒30公厘
- 定位精度:50μm
- 可重复定位精度:6μm
- 承受负载:68.6N (7.0kgf)
- 力矩刚度/螺距:0.2′′/N·cm
- 力矩刚度/偏航:0.15′′/N·cm
- 矩刚度/辊:0.15′′/N·cm
- 丢失运动:5μm
- 间隙:3μm
- 运动垂直度:30μm
- 投中:50英寸
- 雅温:25英寸
- 传感器产品编号:微光传感器:GP1S092HCPIF (夏普公司)
- 限制感应器:可用 (正常关闭)
- 原点传感器:否
- 接近原点传感器:否
- 符合CE标准的产品
- 符合RoHS标准的产品
相关产品推荐
您可能还对以下产品感兴趣
生命科学/分析仪器
61-0288-36 用于气相色谱的N-戊烷ECD和FID Suprasolv (R) 1008822.5L 1.00882.2500
型号: 61-0288-36
品牌: Merck Millipore Corporation
生命科学/分析仪器
生命科学/分析仪器

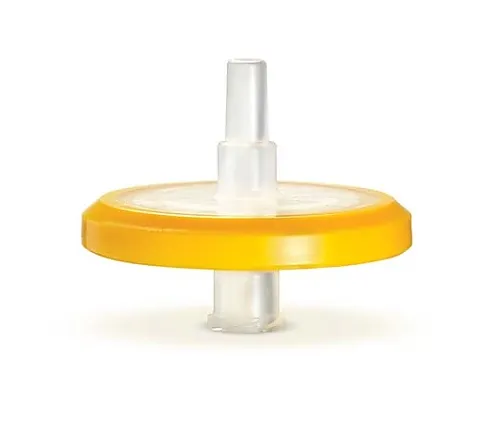

61-0212-76 毫米-Hv0.45μm PVDF 33毫米非无菌1000/Pk1000PK SLHV033NK
