产品详细内容
产品型号: 61-6983-66
产品品牌: SIGMAKOKI CO., LTD.
功能
- This stepping motor drive stage is ideal for positioning measuring equipment and inspection equipment requiring high rigidity and accuracy.
- The shape of the rail is U-shaped, lightweight, and has a high rigidity specification with minimal deflection.
规格
- [>高刚性、精密型自动舞台< 通用规格]
- 马达类型:5相步进马达0.75A/相(玉川精器(株式会社。))
- 马达产品编号:TS3664N4E10 (□ 24公厘)
- 马达步进角度:0.72°
- 感测器电源电压:DC 5-24V±10%
- 感测器耗电量:60mA以下 (每个感测器20mA以下)
- 感测器控制输出:NPN开路收集器输出DC30V以下50mA以下
- 传感器输出逻辑:阴影时:输出晶体管关闭 (非导通)
- 相容驱动程式:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL
- 相容控制器:GSC-01、GSC-02、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M、HIT-S、PGC-04
- 【个别规格】
- 移动量:35公厘
- 表格曲面大小:85 x 85 mm
- 进给机组:滚珠丝杠直径φ6mm,铅1mm
- 移动指南:外轨结构
- 舞台上方材质:铝
- 表面处理:黑色阳极氧化物
- 质量:1.1公斤
- 分辨率 (全) :2μm/脉冲
- 分辨率 (半) :1μm/脉冲
- 最大速度:每秒25公厘
- 定位精度:5μm
- 可重复定位精度:3μm
- 承受负载:78.4N (8.0 kgf)
- 力矩刚度/螺距:0.4′′/N·cm
- 力矩刚度/偏航:0.25′′/N·cm
- 矩刚度/辊:0.25′′/N·cm
- 丢失运动:3μm
- 间隙:3μm
- 平行:30μm
- 执行平行度:10μm
- 投中:30英寸
- 雅温:20英寸
- 传感器产品编号:微光传感器:GP1S092HCPIF (夏普公司)
- 限制感应器:可用 (正常关闭)
- 原点传感器:可用
- 接近原点传感器:否
- 符合CE标准的产品
- 符合RoHS标准的产品
相关产品推荐
您可能还对以下产品感兴趣
生命科学/分析仪器
生命科学/分析仪器

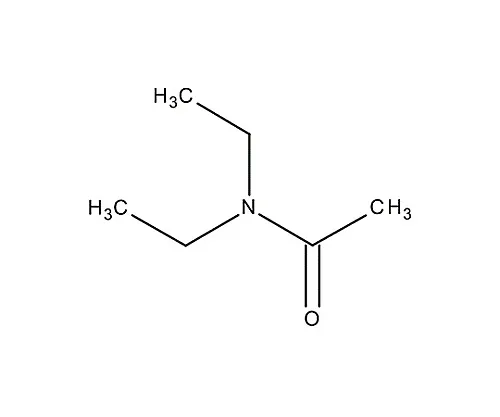

61-0333-66 N,N-二乙基乙酰胺用于合成803214 100mL 8.03214.0100
型号: 61-0333-66
品牌: Merck Millipore Corporation
生命科学/分析仪器
61-0312-84 ［已停用］光谱 (R) 铁试验测量原理:光度分析114761 250试验 1.14761.0002
型号: 61-0312-84
品牌: Merck Millipore Corporation
生命科学/分析仪器

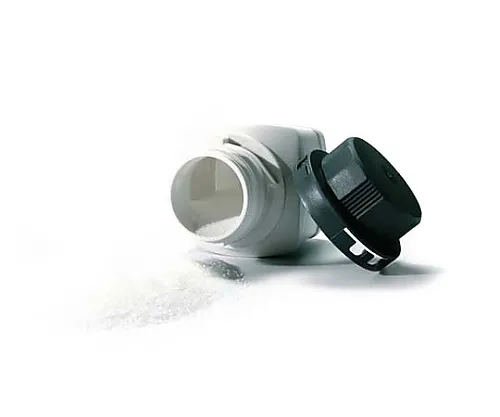

61-0295-92 用于分析GR 104819 100G的二钾盐二氢乙烯三硝基乙酸 1.04819.0100
