产品详细内容

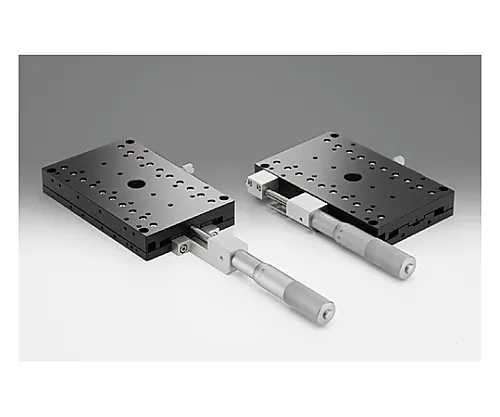

产品型号: 61-6971-61
产品品牌: SIGMAKOKI CO., LTD.
功能
- A lightweight and highly accurate direct movement stage with a cross roller guide on the aluminum stage body.
- This is useful when the stage face is rectangular and you want to ensure a long movement amount.
- The DM type can secure a displacement of 70 mm (±35 mm).
- 5 mm lead screw is adopted, so long movement amount can be moved in a short time.
- In addition, micro adjustment is possible with a micrometer head for fine movement.
- * Please note that depending on the shape of the specimen attached to the stage, it may not be possible to fix or secure the amount of movement.
规格
- [>X轴长铝交叉辊道，辊道尺寸□ 100×160 mm< 通用规格]
- 表格曲面大小:100 x 160 mm
- 移动量:±25 mm (SDM型为粗:±35 mm,细:±3 mm)
- 移动量/1旋转:0.5mm/旋转(SDM型为粗:5mm,细:0.5mm)
- 微米最小读数:0.01mm
- 移动指南:交叉滚子
- 主要材料:铝
- 表面处理:黑色阳极氧化物
- 承受负载:588N (60.0kgf)
- 移动精度/直线度:2μm
- 移动精确度/俯仰:40英寸
- 移动精度/偏航:25英寸
- 允许力矩负载/螺距:62.8N·m
- 允许的力矩负载/滚轮:60.8N·m
- 允许的力矩负载/偏转:58.8N·m
- 力矩刚度/螺距:0.046′′/N·cm
- 矩刚度/辊:0.04′′/N·cm
- 力矩刚性/偏航:-
- 平行:100μm
- 运动平行度:15μm (SDM型为20μm)
- 【个别规格】
- 微操作位置:中心
- 移动量/1旋转:0.5公厘
- 微米最小读数:0.01mm
- 质量:1.3公斤
- 符合RoHS标准的产品
